CLU Dan Register

Control Logic Unit

Control Unit merupakan bagian yang berfungsi sebagai pengatur dan mengatur dan pengendali semua peralatan computer, Control Unit juga mengatur kapan alat input menerima data, mengolah, dan menampilkan proses serta hasil pengolahan data. Dengan demikian semua perintah dapat dilakukan secara berurutan tanpa adanya tumpang tindih antara satu perintah dengan perintah lainnya.

Unit kontrol atau yang sering dikenal dengan control unit, akan menyimpan perintah sekarang yang dilakukan oleh komputer, memerintahkan ALU untuk melaksanaan dan mendapat kembali informasi (dari memori) yang diperlukan untuk melaksanakan perintah itu, dan memindahkan kembali hasil ke lokasi memori yang sesuai. Sekali yang terjadi, unit kontrol pergi ke perintah berikutnya. Bagian CPU yang menyebabkan fungsi komputer tercapai ini mengeluarkan sinyal-sinyal kontrol yang bersifat internal bagi CPU untuk memindahkan data antar Register agar ALU melakukan fungsinya untuk mengatur operasi-operasi internal lainnya. Register, yang merupakan bagian dari unit kontrol, adalah tempat penyimpan data sementara dalam CPU selama proses eksekusi.

1.    Tugas dari CLU adalah sebagai berikut

·         Mengatur dan mengendalikan alat-alat input dan output.

·         Mengambil instruksi-instruksi dari memori utama.

·         Mengambil data dari memori utama kalau diperlukan oleh proses.

·         Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja.

·         Menyimpan hasil proses ke memori utama.

2.    Proses tiga langkah karakteristik CLU

·         Menentukan elemen dasar prosesor.

·         Menjelaskan operasi mikro yang akan dilakukan prosesor.

·         Menentukan fungsi-fungsi yang harus dilakukan unit control agar menyebabkan pembentukan operasi mikro.

3.    Masukan-masukan CLU

·         Clock / pewaktu

Pewaktu adalah cara unit control dalam menjaga waktunya. Unit control menyebabkan sebuah operasi mikro (atau sejumlah operasi mikro yang bersamaan) dibentuk bagi setiap pulsa waktu. Pulsa ini dikenal sebagai waktu siklus prosesor.

·         Register instruksi

Opcode instruksi saat itu digunakan untuk menentukan operasi mikro mana yang akan dilakukan selama siklus eksekusi.

·         Flag

Flag ini diperlukan oleh unit control untuk menentukan status prosesor dan hasil operasi ALU sebelumnya.

·         Sinyal control untuk mengontrol bus

Bagian bus control bus system memberikan sinyal-sinyal ke unit control, seperti sinyal-sinyal interupsi dan acknowledgement.

4.    Cara kerja CLU

Ketika sebuah komputer pertama kali diaktifkan power-nya, maka computer tersebut menjalankan operasi bootstrap. Operasi ini akan membaca sebuah instruksi dari suatu lokasi memory yang telah diketahui sebelumnya dan mentransfer instruksi tersebut ke control unit untuk dieksekusi. Instruksi-intruksi dibaca dari memory dan dieksekusi sesuai dengan urutan penyimpanannya. Program counter dari suatu computer menyediakan suatu cara untuk menyimpan lokasi instruksi berikutnya. Urutan eksekusi berubah dengan memindah lokasi intruksi baru ke program counter sebelum pembacaan (fetch) instruksi dikerjakan. Sebuah intruksi merupakan kalimat imperatif pendek yang sudah dapat menjelaskan makna dari perintah tersebut. Suatu intruksi terdiri dari :

·         Subjek (komputernya).

·         Verb (suatu kode operasi yang mengindikasikan pekerjaan apa yang akan dilaksanakan).

·         Objek (operands) yang mengidentifikasikan nilai data atau lokasi memory.

Ketika intruksi-intruksi diterima oleh Control Unit, operation code akan mengaktifkan urutan logic untuk mengeksekusi intruksi-intruksi tersebut. Satu eksekusi program terdiri dari beberapa instruction cycle yang menjadi komponen penyusun dari program tersebut. Sedangkan untuk setiap instruction cycle terdiri dari beberapa sub cycle lagi seperti ftech cycle, indirect cycle, executecucle, dan interrupt cycle. Setiap sub cycle ini disusun dari beberapa perintah dasar yang disebut micro operation.Microinstruction decoder menghasilkan dan mengeluarkan mikroorder yang di dasarkan pada mikrointruksi dan op code intruksi yang akan di jalankan .yang terakhir sequncer menyinkronkan aktivitas dari komponen unit kontrol.squencer adalah bagian inti (jantung) dari unit control.dia mempunyai dua mode operasi yang berbeda yaitu:

·         Operasi biasa,Selama operasi biasa (ordinary operation ),squencer menghasilkan signal kontrol yang mengatur unit control.

·         Start up mesin,Selama start up mesin ,unit kontrol memunculkan dan menandai berbagai macam register. Hanya satu operasi mikro yang dipanggil pada suatu waktu. Control dimana setiap bit control mengatur 1 operasi gate atau mesin.

5.    Keluaran CLU

Berfungsi untuk menerima hasil pengolahan data dari CPU melalui memori. Seperti halnya pada unit masukan maka pada unit keluaran dikenal juga istilah peralatan keluaran (Output device) dan media keluaran.

·         Sinyal control didalam prosesor terdiri dari dua macam: sinyal-sinyal yang menyebabkan data dipindahkan dari register yang satu keregister yang lainnya, dan sinyal-sinyal yang dapat mengaktifasi fungsi-fungsi ALU tertentu.

·         Sinyal control bagi bus control sinyal ini juga terdiri dari dua macam: sinyal control bagi memori dan sinyal control bagi modu-modul I/O.

·         Unit kendali logika ( Control Logic Unit ) bertugas untuk mengatur seluruh aktifitas perangkat keras di dalam komputer.

6.    Macam – Macam CLU

·         Single-Cycle CLU

Proses di Single-Cycle CU ini hanya terjadi dalam satu clock cycle, artinya setiap instruksi ada pada satu cycle, maka dari itu tidak memerlukan state. Dengan demikian fungsi boolean masing-masing control line hanya merupakan fungsi dari opcode saja. Clock cycle harus mempunyai panjang yang sama untuk setiap jenis instruksi. Ada dua bagian pada unit kontrol ini, yaitu proses men-decode opcode untuk mengelompokkannya menjadi 4 macam instruksi (yaitu di gerbang AND), dan pemberian sinyal kontrol berdasarkan jenis instruksinya (yaitu gerbang OR). Keempat jenis instruksi adalah “R-format” (berhubungan dengan register), “lw” (membaca memori), “sw” (menulis ke memori), dan “beq” (branching). Sinyal kontrol yang dihasilkan bergantung pada jenis instruksinya. Misalnya jika melibatkan memori ”R-format” atau ”lw” maka akan sinyal ”Regwrite” akan aktif. Hal lain jika melibatkan memori “lw” atau “sw” maka akan diberi sinyal kontrol ke ALU, yaitu “ALUSrc”. Desain single-cycle ini lebih dapat bekerja dengan baik dan benar tetapi cycle ini tidak efisien.

·         Multi-Cycle CLU

Berbeda dengan unit kontrol yang single-cycle, unit kontrol yang multi-cycle lebih memiliki banyak fungsi. Dengan memperhatikan state dan opcode, fungsi boolean dari masing-masing output control line dapat ditentukan. Masing-masingnya akan menjadi fungsi dari 10 buah input logic. Jadi akan terdapat banyak fungsi boolean, dan masing-masingnya tidak sederhana. Pada cycle ini, sinyal kontrol tidak lagi ditentukan dengan melihat pada bit-bit instruksinya. Bit-bitopcode memberitahukan operasi apa yang selanjutnya akan dijalankan CPU.

Register

Register prosesor, dalam arsitektur komputer, adalah sejumlah kecil memori komputer yang bekerja dengan kecepatan sangat tinggi yang digunakan untuk melakukan eksekusi terhadap program-program komputer dengan menyediakan akses yang cepat terhadap nilai-nilai yang umum digunakan. Umumnya nilai-nilai yang umum digunakan adalah nilai yang sedang dieksekusi dalam waktu tertentu.

Register prosesor berdiri pada tingkat tertinggi dalam hierarki memori : ini berarti bahwa kecepatannya adalah yang paling cepat; kapasitasnya adalah paling kecil; dan harga tiap bitnya adalah paling tinggi. Register juga digunakan sebagai cara yang paling cepat dalam sistem komputer untuk melakukan manipulasi data. Register umumnya diukur dengan satuan bit yang dapat ditampung olehnya, seperti "register 8-bit", "register 16-bit", "register 32-bit", atau "register 64-bit" dan lain-lain.

Istilah register saat ini dapat merujuk kepada kumpulan register yang dapat diindeks secara langsung untuk melakukan input/output terhadap sebuah instruksi yang didefinisikan oleh set instruksi. untuk istilah ini, digunakanlah kata "Register Arsitektur". Sebagai contoh set instruksi Intel x86 mendefinisikan sekumpulan delapan buah register dengan ukuran 32-bit, tetapi CPU yang mengimplementasikan set instruksi x86 dapat mengandung lebih dari delapan register 32-bit.

Jenis Jenis Register

Register memiliki jenisnya masing – masing, diaintaranya :

• Register data, yang digunakan untuk menyimpan angka-angka dalam bilangan bulat (integer).
• Register alamat, yang digunakan untuk menyimpan alamat-alamat memori dan juga untuk mengakses memori.
• Register general purpose, yang dapat digunakan untuk menyimpan angka dan alamat secara sekaligus.
• Register floating-point, yang digunakan untuk menyimpan angka-angka bilangan titik mengambang (floating-point).
• Register konstanta (constant register), yang digunakan untuk menyimpan angka-angka tetap yang hanya dapat dibaca (bersifat read-only), semacam phi, null, true, false dan lainnya.
• Register vektor, yang digunakan untuk menyimpan hasil pemrosesan vektor yang dilakukan oleh prosesor SIMD.
• Register special purpose yang dapat digunakan untuk menyimpan data internal prosesor, seperti halnya instruction pointer, stack pointer, dan status register.
• Register yang spesifik terhadap model mesin (machine-specific register), dalam beberapa arsitektur tertentu, digunakan untuk menyimpan data atau pengaturan yang berkaitan dengan prosesor itu sendiri. Karena arti dari setiap register langsung dimasukkan ke dalam desain prosesor tertentu saja, mungkin register jenis ini tidak menjadi standar antara generasi prosesor.

Fungsi Register

User Visible Register : Register CPU yang dapat digunakan oleh pemrogram, dengan menggunakan set intsruksi memungkinkan satu buah register atau lebih untuk dispesifikasian sebagai operand atau alamat operand.

Register CPU yang dapat digunakan oleh pemrogram, dengan menggunakan set intsruksi memungkinkan satu buah register atau lebih untuk dispesifikasian sebagai operand atau alamat operand.

A.   General Purpose Register

·         Digunakan untuk mode pengalamatan dan data.

·         Akumulator ( aritmatika, Shift, Rotate)

·         Base Register (Rotate,Shift, aritmatika)

·         Counter Register ( Looping)

·         Data Register (menyimpan alamat I/O device).

B.   Register Alamat

·         Digunakan untuk mode pengalamatan

·         Segment Register (Code Segment, Data Segment, Stack Segment, Extra Segment)

·         Register Index (Stack Index, Data Index)

·         Stack Pointer

C.   Register Data

·         Digunakan untuk menampung data

D.   Register Kode Status Kondisi (Flag)

·         Kode yang menggambarkan hasil operasi sebelumnya

Control Dan Status Register : Register ini digunakan oleh unit control untuk mengontrol operasi cpu dan oleh program system operasi untuk mengontrol eksekusi program.

A.   Program Counter (PC)

Berisi alamat instruksi yang akan diambil

B.   Instruction Register (IR)

Berisi alamat instruksi terakhir

C.   Memory Address Register (MAR)

Berisi alamat penyimpanan dalam memori

D.   Memori Buffer Register (MBR)

Berisi data yang dibaca dari memori atau yang diyliskan ke memori.

Sumber :

• http://deririyadip.blogspot.com/2014/09/macam-macam-register.html ( Diakses pada 3 januari 2018 )
• https://id.wikipedia.org/wiki/Register_prosesor ( Diakses pada 3 januari 2018 )
• http://dawn-harmony.blogspot.com/2014/11/clu-control-logic-unit.html ( Diakses pada 3 januari 2018 )
• Soepono Soeparlan, Pengantar Organisasi Sistem Komputer, Diktat Gunadarma, 1995
• "Register Pada Komputer.pdf"

Arsitektur Famili Komputer IBM

IBM PC adalah sebutan untuk keluarga komputer pribadi buatan IBM, IBM PC diperkenalkan pada 12 Agustus 1981, dan (dipensiunkan) pada tanggal 2 April 1987.

Sejak diluncurkan oleh IBM, IBM PC memiliki beberapa keluarga antara lain:

• IBM 4860 PCjr
• IBM 5140 Convertible Personal Computer (laptop)
• IBM 5150 Personal Computer (PC yang asli)
• IBM 5155 Portable PC (sebenarnya merupakan PC XT yang portabel)
• IBM 5160 Personal Computer/eXtended Technology
• IBM 5162 Personal Computer/eXtended Technology Model 286 (sebenarnya merupakan PC AT)
• IBM 5170 Personal Computer/Advanced Technology

FAMILI IBM PC DAN TURUNANNYA

Komputer personal pertama kali muncul setelah diperkenalkan mikroprosesor, yaitu chip tunggal   yang terdiri dari set register , ALU dan unit control komputer.IBM PC merupakan arsitektur bus tunggal yang disebut PC I/O Channel BUS atau PC BUS. PC BUS melengkapi PC dengan 8 jalur data, 20 jalur alamat, sejumlah jalur kontrol dan ruang alamat fisik PC adalah 1 MB.

Komponen IBM PC

Arsitektur famili IBM PC tidak hanya ditemukan oleh mikroprosesornya, namun juga oleh detail bus sistem, adapter display, keyboard, printer, tampilan video, dan BIOS-nya. Berikut merupakan beberapa komponen dari IBM PC

• Sistem Kontrol BUS : Pengontrol BUS, Buffer Data, dan Latches Alamat
• Sistem Kontrol Interrupt : Pengontrol Interrupt
• Sistem Kontrol RAM dan ROM : Chip RAM dan ROM, Decoder Alamat, dan Buffer
• Sistem Kontrol DMA : Pengontrol DMA
• Timer : Timer Interval Programmable
• Sistem Kontrol I/O : Interface Paralel Programmable

Sistem Software

Sistem software adalah abstrak, tidak memiliki bentuk fisik. Software tidak dibatasi oleh material serta tunduk pada hukum-hukum fisika atau oleh proses-proses manufaktur. Pengembangan software serta pengelolaan proyek pengembangan software adalah sulit karena kenyataan-kenyataan sebagai berikut:

• Kompleks, sehingga sulit untuk dipahami
• Tidak tampak, maka pengukuran kualitas software agak sulit dilakukan dan sulit melacak kemajuan pengembangannya
• Mudah berubah, karena mudah untuk dimodifikasi namun kita sulit sekali melihat terlebih dahulu konsekuensi dari perubahan-perubahan yang dilakukan.

Berikut adalah organisasi (susunan) software dari famili PC

1. Penetapan alamat port I/O
2. Penetapan alamat memori
3. ROM BIOS
4. Penetapan vektor interrupt

Manfaat Arsitektur Komputer

Ada empat ukuran pokok yang menentukan keberhasilan arsitektur, yaitu manfaat arsitekturalnya yaitu:

• Aplicability
• Maleability
• Expandibility
• Comptible

Kinerja Sistem Untuk mengukur kinerja sistem, ada serangkaian program yang standard yang dijalankan yang biasa di sebut Benchmark pada komputer yang akan diuji.

Sumber:

• https://salahh.blogspot.co.id/2011/12/ibm-pc-keluarganya.html ( diakses pada 3 januari 2018 )
• https://www.extremetech.com/computing/92640-ibm-personal-computer-its-30-year-legacy-slideshow ( diakses pada 3 januari 2018 )
• Suryadi, HS., Seri Diktat Kuliah : Pengantar Arsitektur Komputer, Gunadarma, 1994

Unit Input Output

Pengertian Sistem Input Output

Seluruh data dan informasi yang di proses dalam komputer tidak akan berguna bagi user jika tidak adanya system input output ini. Dengan ada nya system input output (I/O) ini user dapat mentukan apa yang akan di proses dan melihat hasil keluaran dari informasi yang telah di proses. Sistem I/O terdiri atas piranti I/O (juga disebut sebagai peripheral), pengendali piranti (device controller) yang dilalui piranti I/O untuk berkomunikasi dengan CPU atau memori utama dalam suatu aturan yang baku (protokol) dan perangkat lunak untuk operasi I/O dan pelayanan.

Pengaksesan Perangkat I/O

Banyak pendekatan pada organisasi I/O diterapkan pada sistem komputer, tetapi kebanyakan merupakan salah satu dari dua jenis pokok : memory-maped I/O dan I/O maped I/O.

·         Memory Maped I/O

Piranti I/O dihubungkan sebagai lokasi memori virtual dimana port I/O tergantung dari memori utama.

·         I/O Maped I/O

Piranti I/O dihubungkan sebagai lokasi terpisah dengan lokasi memori, dimana port I/O tidak tergantung pada memori utama.

Teknik Pengoperasian Perangkat I/O

1.    Perangkat I/O terprogram (programmed I/O)

Merupakan perangkat I/O komputer yang dikontrol oleh program. Contohnya, perintah mesinin, out, move. Perangkat I/O terprogram tidak sesuai, untuk pengalihan data dengankecepatan tinggi karena dua alasan yaitu:

·         Memerlukan overhead (ongkos) yang tinggi, karena beberapa perintah program harus dieksekusi untuk setiap kata data yang dialihkan antara peralatan eksternal dengan memori utama.

·         Banyak peralatan periferal kecepatan tinggi memiliki mode operasi sinkron, yaitupengalihan data dikontrol oleh clock frekuensi tetap, tidak tergantung CPU.

2.    Perangkat Berkendalikan Interupsi (Interrupt I/O)

Interupsi lebih dari sebuah mekanisme sederhana untuk mengkoordinasi pengalihan I/O.Konsep interupsi berguna di dalam sistem operasi dan pada banyak aplikasi kontrol di manapemrosesan rutin tertentu harus diatur dengan seksama, relatif peristiwa-peristiwa eksternal.

3.    DMA (Direct Memory Address)

Merupakan suatu pendekatan alternatif yang digunakan sebagai unit pengaturan khusus yangdisediakan untuk memungkinkan pengalihan blok data secara langsung antara peralatan eksternal dan memori utama tanpa intervensi terus menerus oleh CPU. Evolusi telah terjadi pada sistem komputer. Evolusi antara lain terjadi peningkatan kompleksitas dan kecanggihan komponen-komponen sistem komputer. Evolusi sangat tampak pada fungsi – fungsi I/O, yaitu sebagai berikut :

·         pemroses secara langsung mengendalikan peralatan I/O. Teknik ini masih dilakukansampai saat ini, yaitu untuk peralatan sederhana yang dikendalikan mikroprosesoruntuk menjadi intelligent device.

·         Peralatan dilengkapi pengendali I/O (I/O controller). Pemroses masih menggunakanI/O terprogram tanpa interupsi. Pada tahap ini, pemroses tak perlu memperhatikanrincian-rincian spesifik interface peralatan.

·         Tahap ini sama dengan tahap 2 ditambah fasilitas interupsi. Pemroses tidak perlumenghabiskan waktu untuk menunggu selesainya operasi I/O. Teknik inimeningkatkan efisiensi pemroses.

·         Pengendali I/O diberi kendali memori langsung lewat DMA. Pengendali dapatmemindahkan blok data ke atau dari memori tanpa melibatkan pemroses kecuali diawal dan akhir transfer.

·         Pengendali I/O ditingkatkan menjadi pemroses yang terpisah dengan instruksi - intruksi khusus yang ditujukan untuk operasi I/O. Pemroses Pusat mengendalikan atau memerintahkan pemroses I/O untuk mengeksekusi program I/O yang terdapat di memori utama.

Sistem Bus

Bus adalah Jalur komunikasi yang dibagi pemakai Suatu set kabel tunggal yang digunakan untuk menghubungkan berbagai subsistem. Karakteristik penting sebuah bus adalah bahwa bus merupakan media transmisi yang dapat digunakan bersama. Sistem komputer terdiri dari sejumlah bus yang berlainan yang menyediakan jalan antara dua buah komponen pada bermacam-macam tingkatan hirarki sistem komputer.

Sistem bus adalah penghubung bagi keseluruhan komponen computer dalam menjalankan tugasnya. Transfer data antar komponen komputer sangatlah mendominasi kerja suatu computer. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus, begitu juga kita dapat melihat hasil eksekusi melalui monitor juga menggunakan sistem bus.

1.    Cara Kerja Sistem Bus

Pada sistem komputer yang lebih maju, arsitektur komputernya  akan  lebih kompleks, sehingga untuk meningkatkan  performa, digunakan beberapa buah bus. Tiap bus merupakan jalur data antara beberapa device yang berbeda. Dengan cara ini RAM, Prosesor, GPU (VGA AGP) dihubungkan oleh bus utama berkecepatan tinggi yang lebih dikenal dengan nama FSB (Front Side Bus) . Sementara perangkat lain yang lebih lambat dihubungkan oleh bus yang berkecepatan lebih rendah yang terhubung dengan bus lain yang lebih cepat sampai ke bus utama. Untuk komunikasi antar bus ini digunakan sebuah bridge.

2.    Struktur Bus

Sebuah bus sistem terdiri dari 50 hingga 100 saluran yang terpisah. Masing-masing saluran ditandai dengan arti dan fungsi khusus. Walaupun terdapat sejumlah rancangan bus yang berlainan, fungsi saluran bus dapat diklasifikasikan menjadi tiga kelompok yaitu saluran data, saluran alamat, dan saluran kontrol. Selain itu, terdapat pula saluran distribusi daya yang memberikan kebutuhan daya bagi modul yang terhubung.

3.    Tipe – Tipe  Bus

Banyak perusahaan yang mengembangakan bus-bus antarmuka terutama untuk perangkat peripheral. Diantara jenis bus yang beredar di pasaran saat ini adalah, PCI, ISA, USB, SCSI, FuturaBus+, FireWire, dan lain-lain. Semua memiliki keunggulan, kelemahan, harga, dan teknologi yang berbeda sehingga akan mempengaruhi jenis-jenis penggunaannya.

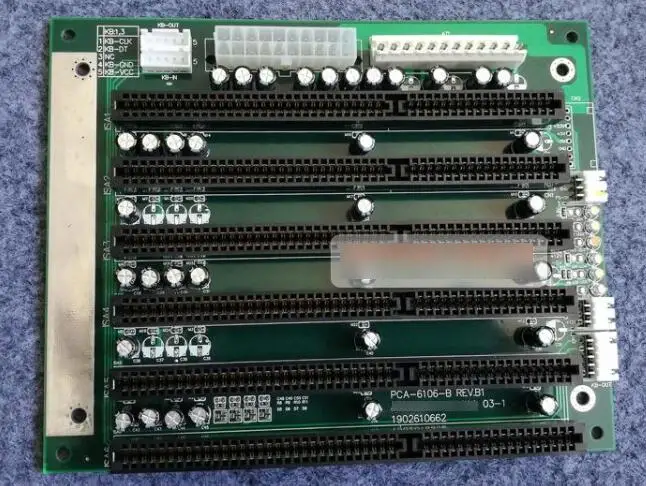

·         Bus ISA

Industri computer personal lainnya merespon perkembangan ini dengan mengadopsi standarnya sendiri, bus ISA (Industry Standar Architecture), yang pada dasarnya adalah bus PC/AT yang beroperasi pada 8,33 MHz. Keuntungannya adalah bahwa pendekatan ini tetap mempertahankan kompatibilitas dengan mesin-mesin dan kartu-kartu yang ada.

·         Bus PCI

Peripheral Component Interconect (PCI) adalah bus yang tidak tergantung prosesor dan berfungsi sebagai bus mezzanine atau bus peripheral. Standar PCI adalah 64 saluran data pada kecepatan 33MHz, laju transfer data 263 MB per detik atau 2,112 Gbps. Keunggulan PCI tidak hanya pada kecepatannya saja tetapi murah dengan keping yang sedikit.

·         Bus USB

Semua perangkat peripheral tidak efektif apabila dipasang pada bus kecepatan tinggi PCI, sedangkan banyak peralatan yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer. Sebagai solusinya tujuh vendor computer (Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northen Telecom) bersama-sama meranccang bus untuk peralatan I/O berkecepatan rendah. Standar yang dihasilakan dinamakan Universal Standard Bus (USB).

·         Bus SCSI

Small Computer System Interface (SCSI) adalah perangkat peripheral eksternal yang dipo[ulerkan oleh macintosh pada tahun 1984. SCSI merupakan interface standar untuk drive CD-ROM, peralatan audio, hard disk, dan perangkat penyimpanan eksternal berukuan besar. SCSI menggunakan interface paralel dengan 8,16, atau 32 saluran data.

·         Bus P1394/Fire Wire

Semakin pesatnya kebutuhan bus I/O berkecepatan tinggi dan semakin cepatnya prosesor saat ini yang mencapai 1 GHz, maka perlu diimbangi dengan bus berkecepatan tinggi juga. Bus SCSI dan PCI tidak dapat mencukupi kebutuhan saat ini. Sehingga dikembangkan bus performance tinggi yang dikenal dengan FireWire (P1393 standard IEEE). P1394 memiliki kelebihan dibandingkan dengan interface I/O lainnya, yaitu sangat cepat, murah, dan mudah untuk diimplementasikan. Pada kenyataan P1394 tidak hanya popular pada system computer, namun juga pada peralatan elektronik seperti pada kamera digital, VCR, dan televise. Kelebihan lain adalah penggunaan transmisi serial sehingga tidak memerlukan banyak kabel.

sumber :

• https://teddysetyawan4.wordpress.com/2016/01/23/memahami-kinerja-io-bus/ ( Diakses pada 3 januari 2018 )
• http://www.academia.edu/27451123/Pengertian_Sistem_Input_Dan_Output_Komputer_I_O ( Diakses pada 3 januari 2018 )
• Organisasi & Arsitektur Komputer by Yulisdin Mukhlis, ST., MT
• http://aninditasaktiaji.blogspot.com/2011/01/unit-input-output-dalam-komputer-dasar.html ( Diakses pada 3 januari 2018 )

Memori

Pengertian Memori

Memori adalah istilah umum yang mengacu ke perangkat fisik komputer apa saja yang mampu menyimpan data baik secara permanen maupun sementara. Memori termasuk komponen vital karena performa dari sebuah unit komputer salah satunya ditentukan oleh komponen ini, semakin besar ruang penyimpanan dan kecepatan dari memori, semakin bagus performa dari sebuah unit komputer.

Memori itu sendiri memiliki dua sifat, yaitu volatile atau non-volatile. Memori dengan sifat volatile akan kehilangan data/konten ketika komputer kehilangan daya atau dengan kata lain mati. Sedangkan memori dengan sifat non-volatile akan tetap menyimpan data/konten meskipun komputer dalam keadaan mati.

Klasifikasi Memori

Memori komputer dapat diklasifikasikan menjadi dua yaitu memori utama (main memory) dan memori sekunder (secondary memory).

1.    Memori Utama (Main Memory)

Memori utama digunakan sebagai akses data cepat oleh processor dan tidak berfungsi sebagai tempat untuk menyimpan data. Memori utama dapat diklasifikasikan menjadi dua yaitu ROM (Read Only Memori) dan RAM (Random Access Memory) atau juga dikenal dengan Read and Write Memory (RWM).

A.   Read Only Memory (ROM)

ROM adalah jenis memori yang kontennya tidak hilang ketika komputer mati (kehilangan daya). Pada awalnya memori ini hanya bisa dibaca saja, tidak bisa dihapus dan kontennya sudah diisi oleh pabrik pembuatnya. Saat komputer dinyalakan, sebagaian konten (instruksi) yang ada di ROM ini akan dipindahkan ke RAM. Instruksi-instruksi yang ada di ROM diantaranya adalah instruksi untuk membaca sistem operasi, memeriksa semua komponen dari sistem dan menampilkan pesan di layar.

Setiap komputer pribadi memiliki ROM yang tersimpan dalam chip BIOS. Data dalam ROM juga bisa di-akses secara acak seperti data dalam RAM, khususnya dalam mode-baca.

B.   Random Access Memory (RAM)

RAM adalah sekumpulan chip memori berupa IC (Integrated Circuit) yang terdiri dari jutaan transistor dan kapasitor. RAM merupakan tempat penyimpanan sementara dari komputer saat dijalankan dan dapat diakses secara acak (random). Informasi yang disimpan di dalam RAM biasanya diambil dari hard disk komputer, dan termasuk data yang berhubungan dengan sistem operasi dan aplikasi tertentu. Konten dari RAM dapat dirubah (diganti) dan bersifat folatile. Fungsi utama RAM adalah mempercepat pemrosesan data karena dapat disimpan dan diambil kembali dengan sangat cepat.

Jenis – jenis RAM :

·         DRAM (Dynamic Random Access Memory)

DRAM dalah jenis RAM yang menyimpan setiap bit data yang terpisah dalam kapasitor dalam satu sirkuit terpadu. Data yang terkandung di dalamnya harus disegarkan secara berkala oleh CPU agar tidak hilang. Hal ini membuatnya sangat dinamis dibandingkan dengan memori lainnya. Dalam strukturnya, DRAM hanya memerlukan satu transistor dan kapasitor per bit, sehingga memiliki kepadatan sangat tinggi.

·         SRAM (Static Random Access Memory)

SRAM dalah jenis RAM (sejenis memori semikonduktor) yang tidak menggunakan kapasitor. Hal ini mengakibatkan SRAM tidak perlu lagi disegarkan secara berkala seperti halnya dengan DRAM. Ini juga sekaligus membuatnya memiliki kecepatan lebih tinggi dari DRAM. Berdasarkan fungsinya terbagi menjadi Asynchronous dan Synchronous.

·         EDORAM ( Extended Data Out Random Access Memory)

EDORAM Adalah jenis RAM yang dapat menyimpan dan mengambil isi memori secara bersamaan, sehingga kecepatan baca tulisnya pun menjadi lebih cepat. Umumnya digunakan pada PC terdahulu sebagai pengganti Fast Page Memory (FPM) RAM.

·         SDRAM ( Synchronous Dynamic Random Access Memory)

SDRAM Adalah jenis RAM dinamis yang kemampuan kecepatannya lebih cepat dari pada EDORAM dan kepingannya terdiri dari 168 pin. RAM ini disinkronisasi oleh clock sistem dan cocok untuk sistem dengan bus yang memiliki kecepatan sampai 100 MHz.

·         RDRAM (Rambus Dynamic Random Access Memory)

RDRAM Adalah salah satu tipe dari RAM dinamis sinkron yang diproduksi oleh Rambus Corporation menggunakan Bus Speed sebesar 800 MHz tetapi memiliki jalur data yang sempit (8 bit). RDRAM memiliki memory controller yang canggih sehingga tidak semua motherboard bisa mendukungnya. Contoh produk yang memakainya adalah 3dfx seri Voodoo4.

·         NV-RAM (Non-Volatile Random Access Memory)

NV-RAM merupakan jenis RAM yang menggunakan baterai Litium di dalamnya sehingga data yang tersimpan tidak akan hilang meskipun catu daya dimatikan.

·         VGRAM ( Video Graphic Random Access Memory )

VGRAM adalah jenis RAM yang dibuat khusus untuk video adapter. Kapasitas VGRAM sangat menentukan kualitas gambar yang dihasilkan oleh video adapter tersebut.

1.    Memori Sekunder (Secondary Memory)

Bersifat non-folatile dan digunakan sebagai perangkat penyimpanan skala besar untuk menyimpan data dan program secara permanen. Data maupun program yang tersimpan di memori sekunder ini tetap ada dan tidak akan hilang meskipun komputer mati (tidak ada daya). Data ini bisa disalin ke berbagai macam perangkat memori sekunder lainnya dan akan tetap sama apabila dibuka di komputer lain. Memori sekunder dapat dibagi menjadi Optical Storage Device, Magnetic Storage Device dan Flash Memory Device.

A.   Optical Storage Device

Optical Disk adalah media penyimpanan data elektronik yang dapat ditulis dan dibaca dengan menggunakan sinar laser bertenaga rendah. Perangkat penyimpanan data berbentuk kecil dan portabel serta dapat diperoleh dengan mudah dan murah di pasaran (contoh : Compact Disc, DVD dan Blu-ray Disc).

B.   Magnetic Storage Device

Penyimpanan magnetik (Magnetic disk) merupakan peranti penyimpanan sekunder yang paling banyak dijumpai pada sistem komputer modern. Pada saat disk digunakan, motor drive berputar dengan kecepatan yang sangat tinggi. Ada sebuah read−write head yang ditempatkan di atas permukaan piringan tersebut. Merupakan perangkat penyimpanan yang paling populer untuk akses langsung. Data atau infomasi di simpan di trek-trek dari permukaan disk dalam bentuk titik magnet kecil (contoh : Floppy Disc dan Hard Disc Drive).

C.   Flash Memory Device
      Perangkat penyimpanan dengan desain ringan dan kecil. Perangkat ini dioperasikan dengan daya yang disediakan dari port USB komputer (contoh USB Flash Drive, Solid State Drive).

Sumber :

• https://www.sridianti.com/pengertian-memori-komputer-jenis-memori-komputer.html (Diakses pada 3 januari 2018)
• https://www.termasmedia.com/hardware/448-mengenal-memori-komputer-dan-klasifikasinya.html (Diakses pada 3 januari 2018)
• Soepono Soeparlan, Pengantar Organisasi Sistem Komputer, Diktat Gunadarma, 1995
• Organisasi & Arsitektur Komputer by Yulisdin Mukhlis, ST., MT
